Statue de la Vierge (Basilique de Notre Dame de la Garde)

Category
Modélisation 3D, Numérisation 3D, Photogrammétrie, Technologie 3D, Valorisation
Photogrammétrie / Modélisation 3D / Valorisation
SITE
Basilique de Notre Dame de la Garde (Marseille)
CLIENT
Diocése de Marseille
Xavier David (1936 Architectes)
DATE
2023-2024
RÉALISATION
Daniela Peloso (photogrammétrie/modèlisation 3D) / Ipso Facto
Teddy Seguin (acquisition par drone)
PRÉSENTATION

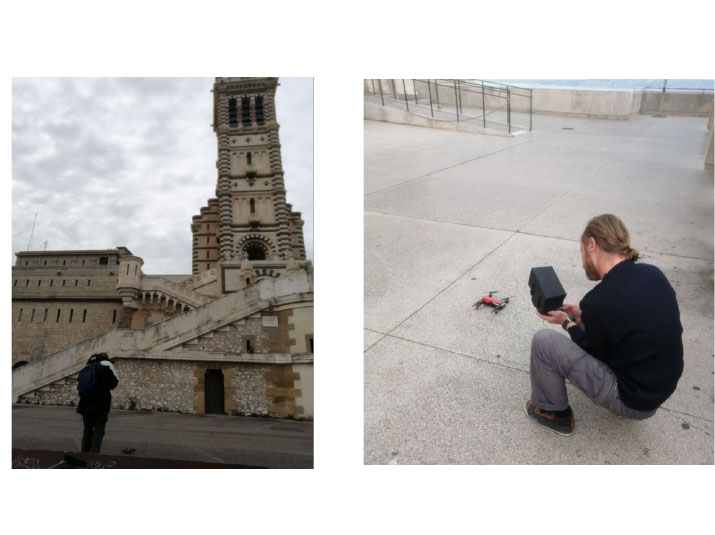

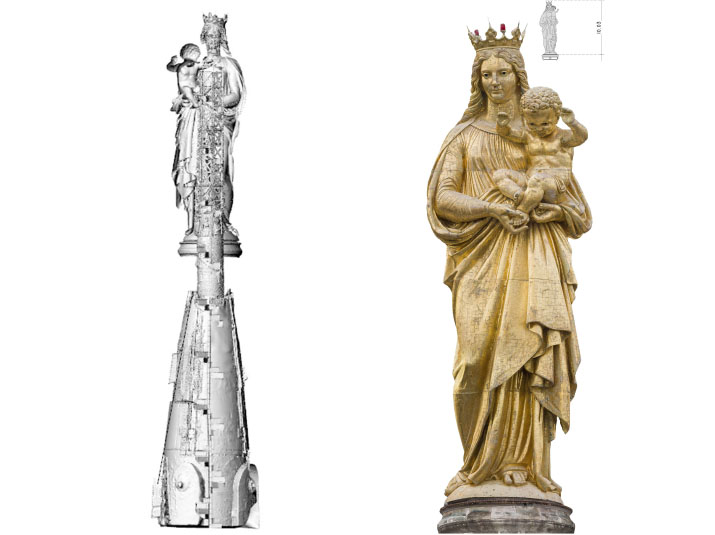

Nous avons réalisé, dans un premier temps, un relevé de la partie exterieur de la staute de la Vierge de la Basilique de Notre Dame de la Garde. par drone DJI Mavic Air2. Les clichés ont été réalisés selon les principes d’acquisition propres à la photogrammétrie. Les photos ont été organisées en quatre différents groupes pour l’alignement et la production de nuages denses de points à très haute définition : Avant, Arrière, Gauche, Droit. Les quatre parties ont été rassemblés pour créer le modèle 3D.

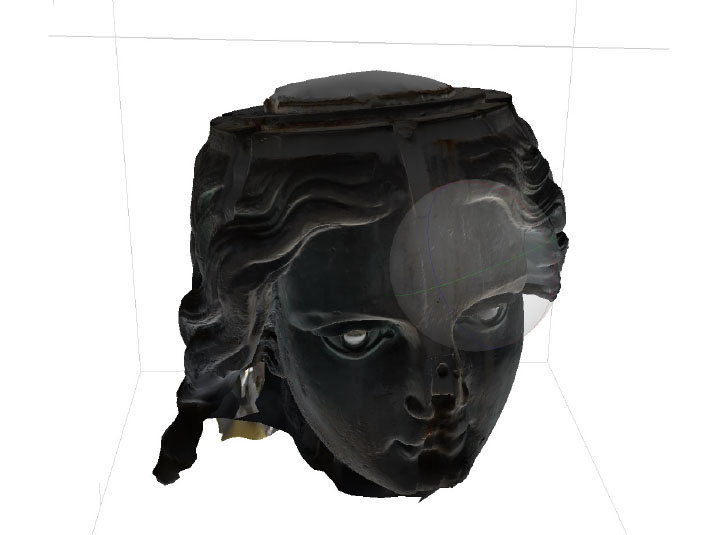

Le relevé photogrammétrique de l’intérieur de la statue de la Vierge de la Basilique de Notre Dame de la Garde et de son campanile a eu lieu dans un deuxième temps. Nombreux clichés ont été réalisés pour assurer la couverture photogrammétrique : intérieur de la statue ; escalier de la statue; cylindre ; escalier cylindre ; escalier de la tour ; intérieur de la tour; tirants. Un modèle 3D de la totalité de la tour et de la statue a été généré pour pouvoir extraire des sections, pour réfléchir sur le système d’ancrage entre chaque partie et de vérifier les dimensions.
